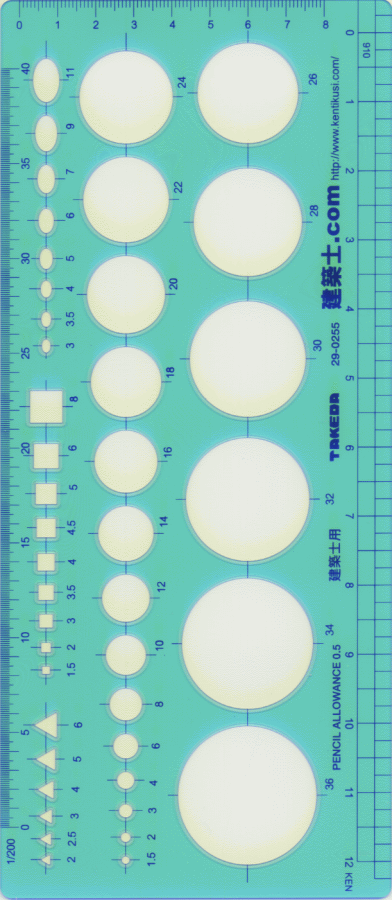

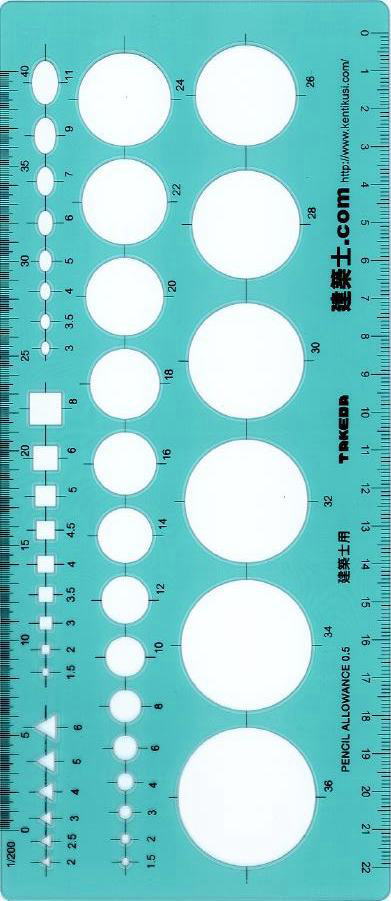

■建築士.com　製図用テンプレート

建築士設計製図の試験は、円、だ円、正三角形、正方形及び文字を描くためのテンプレート（型板）の使用が認められています。試験では制限時間内に製図を完成させなければなりませんが、テンプレートの活用しだいで作図時間を大きく短縮することができます。建築士.comでは建築士試験で使用できるテンプレート（型板）を作成しました。1/200スケールと尺貫法スケールが付いていることが特徴です。

▼1/200スケールは、一級の平面図・立面図・断面図に使用できます。二級の矩計図（1/20）にも利用可能です。

▼尺貫法スケールは、二級木造課題の平面図や立面図などの作図に便利です。また、円、だ円、正三角形、正方形は下表のような部位の作図に利用できます。

■一級建築士
正方形 RC造柱型、エレベーターのかご
正三角形 出入口の表示、小便器
円 開き戸、植栽（高木）、テーブル、椅子、コンロ
だ円 和風便器、洋風便器

■二級建築士
正方形 木造柱、土台、胴差、軒桁、RC柱
正三角形 出入口の表示、小便器、筋交い
円 開き戸、植栽（高木）、テーブル、椅子、手洗器、コンロ、換気扇
だ円 和風便器、洋風便器、手洗器

・コンピュータによる自動彫刻機で切削加工。高精度で切断面が滑らかです。
・長時間の作業でも目の疲れないマラカイトグリーンを採用しています。
・サイズ(D×H×Wmm)：0.75×125×199

■建築士試験製図用具
設計製図の試験には、製図用具を持参しますが、この製図道具にはこだわりを持ってください。
建築士試験用製図用具はこちらへ　

■建築士.comオリジナル設計製図用紙
一級建築士、二級建築士「設計製図の試験」対策用に建築士.comが独自に作成した厚口の製図用紙です。

一級建築士設計製図用紙　二級建築士設計製図用紙（木造用）　二級建築士設計製図用紙（鉄筋コンクリート造・鉄骨造用）　★建築士.comオリジナル設計製図用紙
