練習課題NO.14 市街地に建つデイサービス付き高齢者向け集合住宅

練習課題NO.14 市街地に建つデイサービス付き高齢者向け集合住宅

この課題は平成27年一級建築士「設計製図の試験」の対策として、本試験と同じ形式で作成しました。

この課題に取組む中で、問題の解き方、図面表現方法、計画の要点等を学び、本試験に対応できるよう実力を身につけてください。

課題の特徴

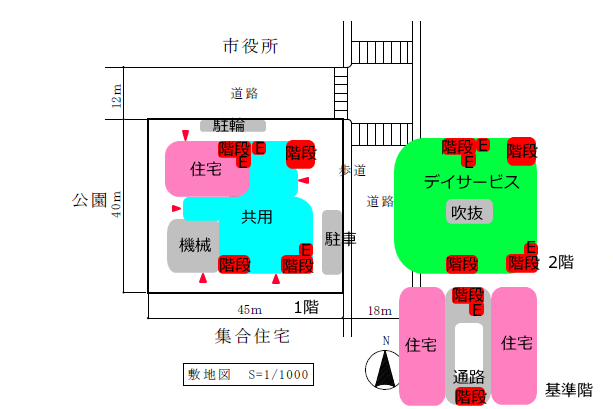

この課題は、ある地方都市の市街地において、デイサービスを備えた高齢者向け集合住宅を計画するものである。なお、この施設の集合住宅部門は、他の部門と管理主体が異なるため、管理区分が明確な計画とする。

計画に当たっての留意事項
計画に当たっては、特に次のことが求められている。
(1) 建築計画については、次の点に留意する。
 @敷地の周辺環境に配慮する。
 A建築物はバリアフリー、セキュリティ等に配慮する。
 B集合住宅部門、デイサービス部門、共用部門の異なる機能を適切にゾーニングした計画とするとともに、動線に配慮した計画とする。
(2) 構造計画については、次の点に留意して計画する。
 @建築物全体が、構造耐力上、安全であるように計画する。
 A構造種別、架構形式、スパン割を適切に計画する。
 B基礎免震構造を採用し、耐震性に配慮する。
 C部材の断面寸法を適切に計画する。
(3) 設備計画については、次の点に留意して計画する。
 @空調設備、給排水衛生設備、電気設備、消火設備を適切に設け、環境負荷低減に配慮する。
 A自然採光を積極的に取り入れる計画とするとともに、日射の遮蔽にも配慮する。
 Bエレベーター(利用者用・管理用)を適切に設ける。

計画の要点等には、次の記述が求められています。
(1) 建築計画について、次の@〜Cの要点等を具体的に記述する。なお、要求図書では表せない部分についても記述する。
 @建築物の外部動線について、配慮したこと
 A建築物の内部動線について、配慮したこと
 B周辺環境について、配慮したこと
 C機能訓練室の配置及び動線計画について、配慮したこと
(2) 構造計画について、次の@〜Aの要点等を具体的に記述する。なお、要求図書では表せない部分についても記述する。
 @建築物の構造種別架構形式及びスパン割とこれらを採用した理由
 A基礎免震構造について、配慮したこと
(3) 設備計画について、次の@〜Bの要点等を具体的に記述する。なお、要求図書では表せない部分についても記述する。
 @建築物に採用した空調方式と採用した理由
 Aデイサービス部門の浴室に採用した給湯方式について、配慮したこと
 B設備スペース及び設備シャフトの配置計画について、配慮したこと
(4) 建築物の環境負荷低減(熱負荷の抑制、省エネルギー等)について、配慮したことを具体的に記述する。

設計に慣れている方は、始めに設計課題だけをダウンロードし、エスキースを行ってください。その後、解説や答案例を参照されると、気づかなかった点や問題の意図が理解し易くなります。

設計課題、答案例は以下のファイルをダウンロードして下さい。

A3サイズで作成しています。A4サイズで印刷される場合は、Acrobat Readerの印刷画面で「用紙サイズに合わせる」にチェックを入れてください。

練習課題NO.14 課題
計画の要点等 用紙

練習課題NO.14 答案例
計画の要点等 答案例

PDFファイルをご覧頂くにはAdobe Readeが必要です。CP雑誌のCD-ROMなど、また、Adobe Readerダウンロード にて最新版をインストールしてください。

練習課題 演習方法
ご自身の今日現在の実力に合わせた演習方法を選択してください。

1.答案例のトレース
製図がはじめての方は、練習課題の解説を一読され、答案例のトレースからはじめてください。その際に次のことに注意しながら作図してください。
 1.スケール感を養う
 2.線の濃さ
 3.線の引き方
 4.作図時間
 5.各部の表現
に注意しながら答案例をそのまま書き写してください。

2.答案例を用いエスキース演習
答案例を見ながらフリーハンドでエスキースを作成。作成したエスキースを見ながら、全図面を完成する。エスキースには敷地境界線・開口部・家具などを必ず書き込むようにしてください。

3.課題文から全図面作成
本試験と同じように課題文を読み、独自のエスキースを作成。全図面を完成する。
