■建築士.comは、製図エスキース用紙を作成しました。
1級建築士・2級建築士の設計製図の試験、実務設計のエスキースや打合せにご利用ください。エスキースとは、建築計画等の初期のコンセプトを手描き図面として簡易にまとめ、検討する際の資料を作成することです。製図エスキース用紙は、その寸法を方眼で明確に表した用紙です。 |
 |

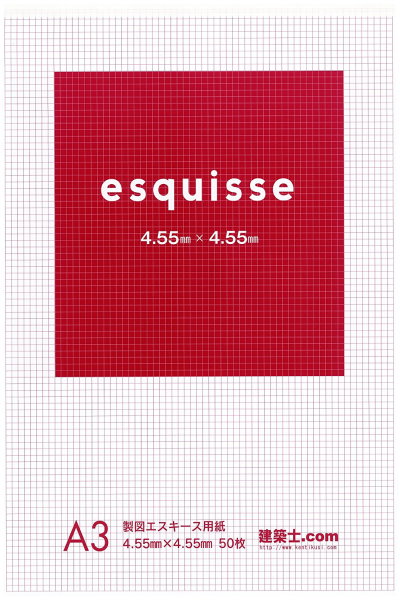

尺貫法を用いた方眼用紙です。木造のモジュールは1間1,820mmが用いられますが、スケール1/100とした場合、1,820mmを4つに割った寸法は455mmです。2級建築士の木造エスキースにピッタリのＡ3サイズ4.55mm×4.55mm方眼用紙です。

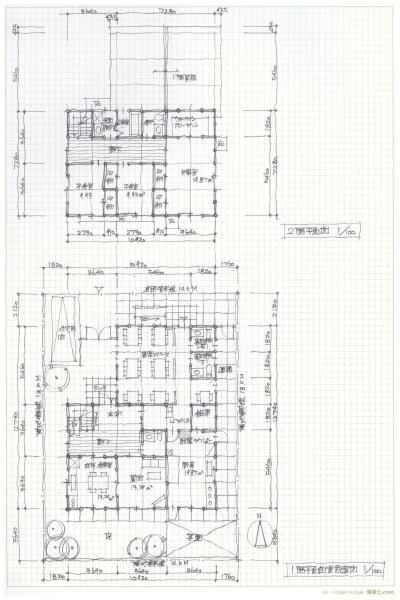

二級建築士「設計製図の試験」対策にもご利用ください。試験で配布される問題用紙は、Ａ2サイズで左半分(Ａ3)に設計課題が示され、右半分(Ａ3)はエスキース用は4..55mmの方眼になっています。製図エスキース用紙を活用され合格されること願っています。
■A3サイズ（297mm×420mm）■4.55mm方眼■50枚■マーブル巻き（剥ぎ取り式）
（※このエスキース用紙は剥ぎ取り式ですから、平行定規を用いて製図の練習ができます。）
鉄筋コンクリート造や鉄骨造に適したＡ3サイズ5mm×5mm方眼用紙です。（1級・2級建築士）

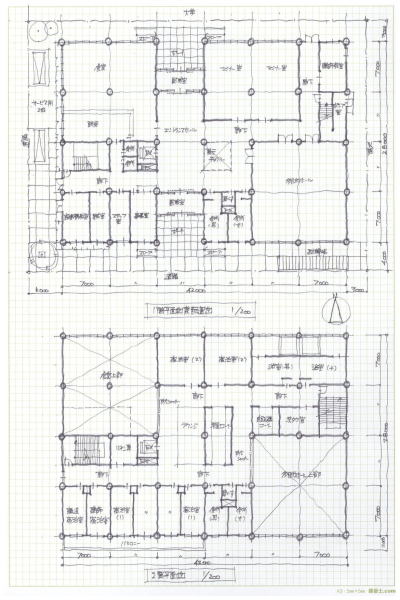

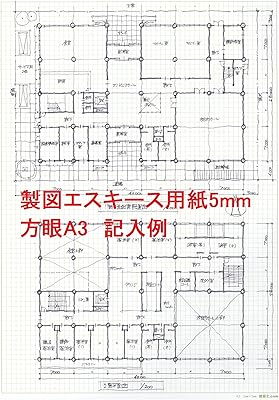

一級建築士「設計製図の試験」では、Ａ２サイズのエスキース用紙（方眼5mm×5mm）が配布されます。このエスキース用紙はＡ３サイズで作成していますので、２枚分のスペース（Ａ２サイズ）で練習されてください。
二級建築士「設計製図の試験」で配布される問題用紙は、左半分に設計課題が示され、右半分はエスキース用の方眼になっています。その他、実務でもエスキース作成と打合せ等にもご利用ください。

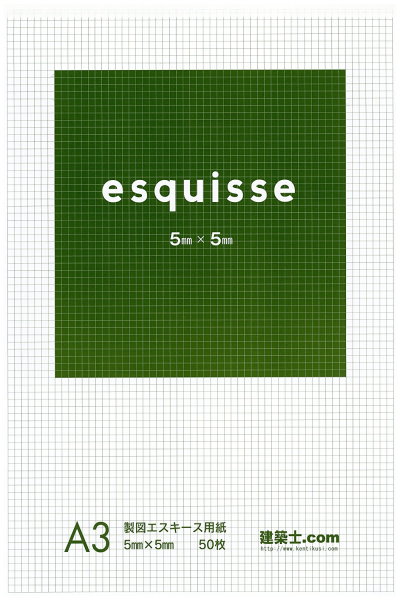

■A3サイズ（297mm×420mm）■5mm方眼■50枚■マーブル巻き（剥ぎ取り式）
（※このエスキース用紙は剥ぎ取り式ですから、平行定規を用いて製図の練習ができます。）

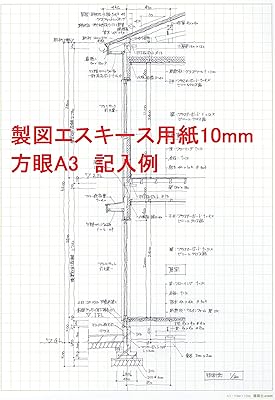

矩計図(部分詳細図)は10mm×10mm方眼用紙Ａ3サイズを使って手描きで早く覚えよう。（2級建築士）

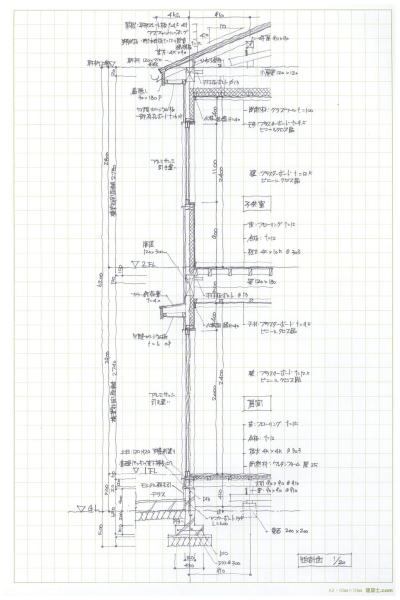

二級建築士「設計製図の試験」の鉄筋コンクリート造・木造課題で、要求される矩計図(部分詳細図)を描く欄は10mmの方眼です。この部分詳細図の練習にご利用いただけます。その他、実務でもエスキース作成と打合せ等にもご利用ください。

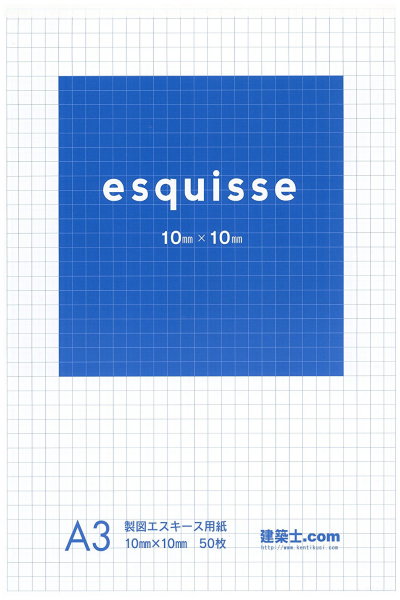

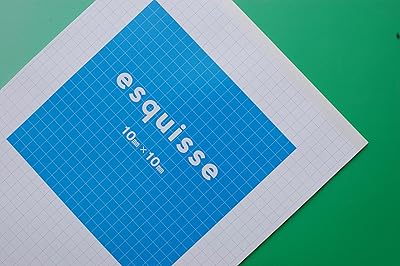

■A3サイズ（297mm×420mm）■10mm方眼■50枚■マーブル巻き（剥ぎ取り式）
（※このエスキース用紙は剥ぎ取り式ですから、平行定規を用いて製図の練習ができます。）
製図エスキース用紙4.55mm・5mm・10mmの販売にあたって、素敵なデザインの建築物を設計されることを願っています。
■会社・大学・専門学校の皆様へ
建築士講座、講習会等にお役立てください。エスキース用紙A3を各会社・大学・専門学校様に法人価格で納品させて頂きます。
|
|
