二級建築士STEP製図講座

RC造2階建て面積表・主要構造部材表

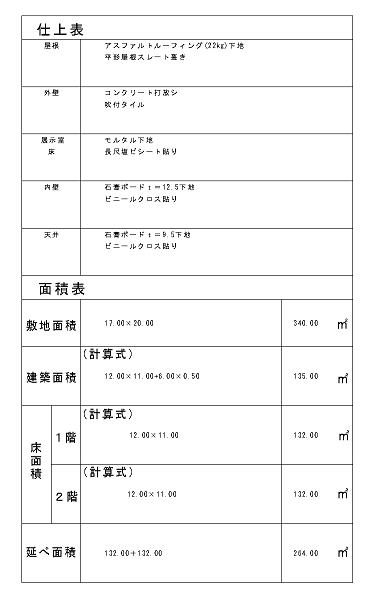

●面積表
面積の計算は、基本的に足し算にて計算式を記入します。吹抜け等がある場合は、引き算を使いますが、計算式を明確に記入してください。
面積の数値は、小数点第2 位まで記入し、第3 位以下は切り捨てます。
建築面積については、1m以上の庇などがある場合は、先端から1m引いた残りの部分を建築面積として計上することを忘れないでください。

●仕上表
外部の主要な部位(屋根、外壁)仕上材料名及び下地材料名を記入します。
内部の主要な部位(床、内壁、天井)仕上材料名及び下地材料名を記入します。
※要求された室名の仕上げを記入します。

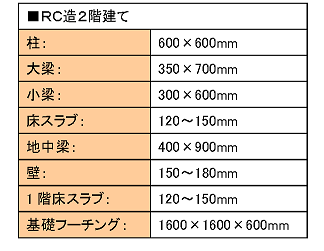

●主要構造部材表
要求に応じて下表の断面寸法を記入します。


※ このページの文章、図表等をそのままコピーしてインターネット、印刷物等で公開したり利用することは禁じます。
