 二級建築士STEP製図講座

RC造3階建て断面図の作成

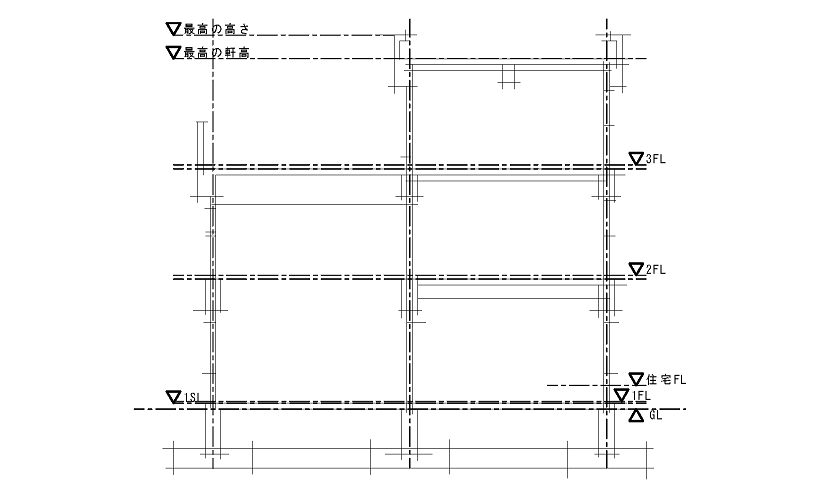

まず、壁芯、GL、1FL、2FL、3FL、軒高を一点鎖線で書きこみます。これらの線を基準にし、壁厚、大梁、小梁、屋根、基礎、天井、開口部、庇、テラスの下書き線を書きこみます。
