 二級建築士STEP製図講座

2階床伏図兼1階小屋伏図の作成


エスキースの段階で軸組部材を検討し、配置や断面寸法を決定しておきます。その上で作図を開始し、集中して一気に書き上げるよう訓練を重ねてください。部材の配置や部材断面などを考えながら書くと、必要以上に時間が掛かります。2 階床伏図兼1 階小屋伏図の作図に配分する時間は30 分を目安としてください。

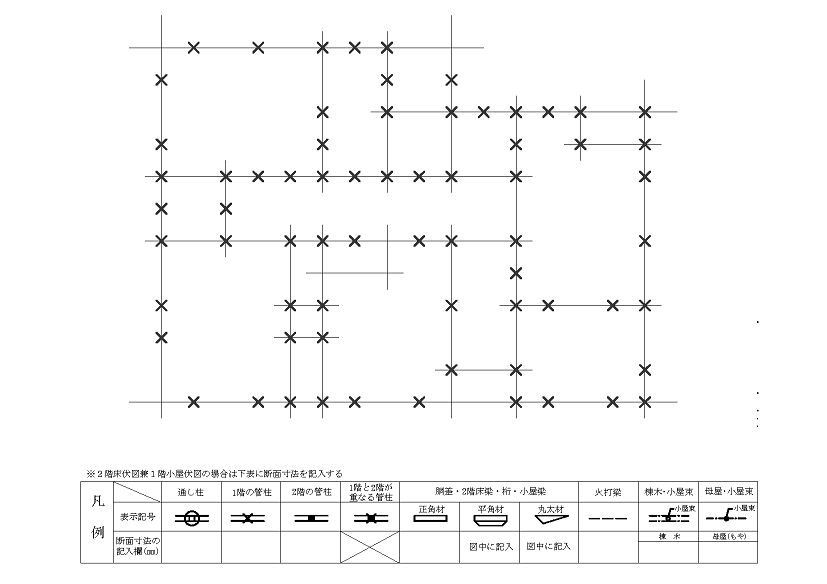

@1・2 階の外壁心を下書きする。
A2 階の間仕切壁心を下書きする。
B1 階の間仕切壁心を下書きする。
C1 階の管柱位置に×を記入する。
