 二級建築士STEP製図講座

RC造2階建て断面図の作成

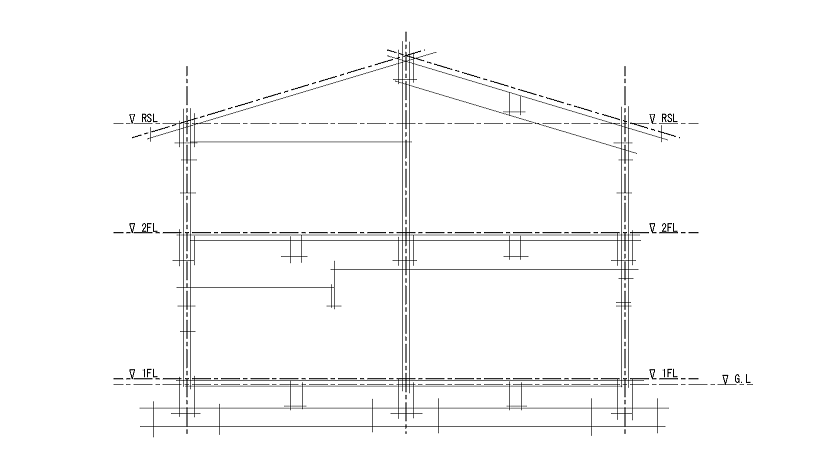

まず、壁芯、GL、1FL、2FL、軒高、最高の高さを一点鎖線で書き込みます。これらの線を基準にし、壁厚、大梁、小梁、屋根、基礎、天井、開口部、庇、テラスの下書き線を書き込みます。






※ このページの文章、図表等をそのままコピーしてインターネット、印刷物等で公開したり利用することは禁じます。
