 二級建築士STEP製図講座

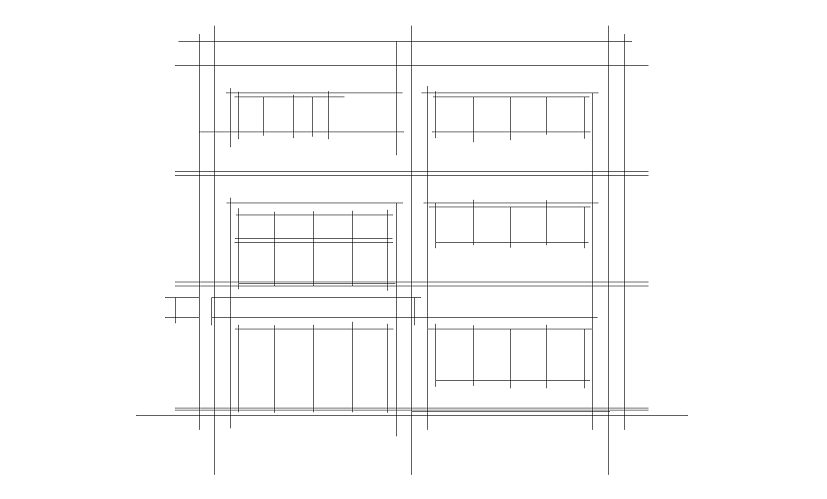

RC造3階建て立面図


立面図は、G.L、1FL、2FL、3FL、軒高の寸法を取り水平方向の下書き線を書きます。各高さは、G.Lから1FLまで200mm、1FLから2FLまで3,200mm、2FLから3FLまで2,800mm、3FLから軒高まで2,700mm を採用しています。次に、サッシ内法(高さ、幅)の下書き線を記入します。また、庇などの下書き線も引いておきます。
