 二級建築士STEP製図講座

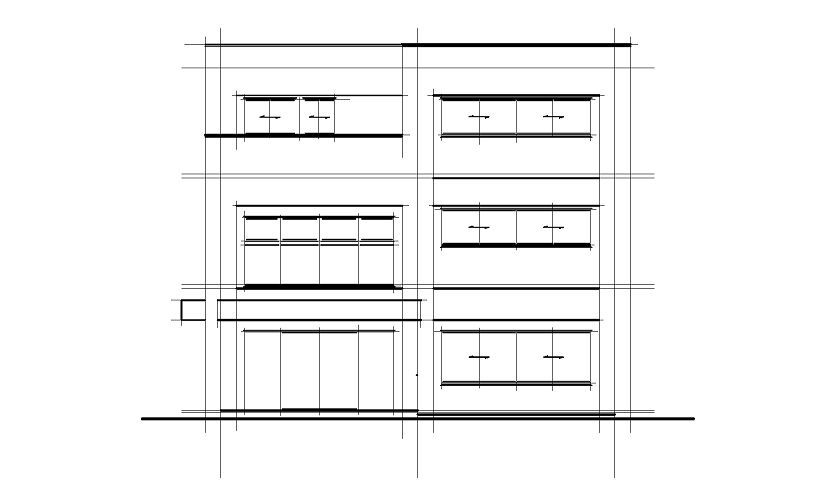

RC造3階建て立面図


ここから仕上げの太い線を書き込んでいくのですが、水平定規を上から下に動かしながら、水平の線を仕上ていきます。建物の外周の線は太線で、他の線は細線で書きこみます。立面図を少しでも立体的に表現するには、手前にあるもの程、太い線で奥に行くほど細い線で書きます。また、GLの線は特に太く書くことでより立体感が表現できます。
