軸組 木造在来工法の理解

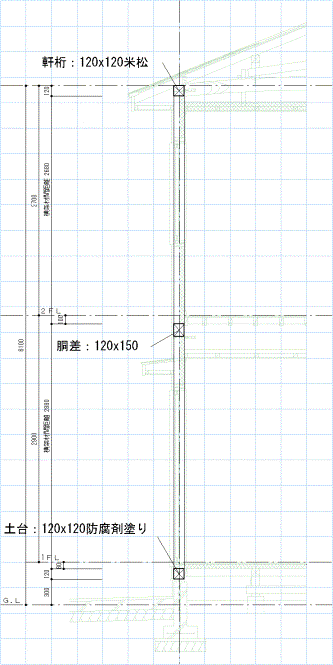

軸組は、屋根や床などの荷重を支え基礎に伝え、地震や風などの水平力に抵抗する為の骨組みを構成しています。試験においては、下記の断面寸法を基本にしてください。

土台:120×120
柱:120×120
胴差:120×120から120×360
(部材の大きさについては、床組みの項で解説します。)
けた:120×120から120×330
(部材の大きさについては、小屋組みの項で解説します。)

また、床組や小屋組の隅角部には火打材を配置し、軸組の変形に抵抗させます。
